¿Utilizas un iMac como monitor? Cómo conseguir una demostración de estudio barata

Con algunos ajustes sutiles, puedes usar tu iMac como pantalla y ahorrar más de $1,300 en un monitor de alta gama similar al costoso Studio Display de Apple.

Pantalla de estudio de Apple Es uno del pequeño grupo de pantallas Retina 5K de 27 pulgadas en el mercado, que tiene una resolución de 5120 x 2880. Desafortunadamente, cuesta bastante: $1,599. Si tienes un iMac 5K más antiguo, ya tienes una computadora con Exactamente lo mismo Panel de visualización en el interior. Entonces, si está dispuesto a gastar alrededor de $ 190 en piezas y puede convertirlo en una pantalla de estudio, se está ahorrando una buena cantidad de cambio.

Aquí le mostramos cómo editarlo usted mismo, pero tenga en cuenta que no es para personas débiles de corazón.

Utilice iMac como pantalla: cree su propia pantalla de alta gama

dispositivos iMac Solía ​​​​poder actuar como un monitor secundario, usando algo llamado Modo de visualización de objetivos. Desafortunadamente, después de cambiar a pantallas Retina, esta función se eliminó y nunca se recuperó.

Si tienes un iMac 5K antiguo, este dispositivo puede darle nueva vida. Pero no es fácil. Deberá desmontarlo con cuidado, quitar todas sus piezas, ordenar que se reemplacen la placa de visualización y la fuente de alimentación, conectarlas y volver a colocar la computadora en una sola pieza. No es un proyecto paralelo fácil por la tarde. Las piezas aún costarán unos cientos de dólares y pueden requerir algunos días de trabajo.

Mire el vídeo a continuación o lea las instrucciones para saber en qué está registrado.

Tabla de contenido:

1. Comprar iMac 5K
2. Quitar su pantalla
3. Compra los repuestos que necesitas
4. Elimina todos los componentes internos de tu iMac
5. Conecte sus repuestos y pruébelos
6. Asegure sus componentes dentro del estuche
7. Pruébelo exhaustivamente antes de volver a pegar la pantalla.

Comprar iMac 5K

Primero, necesitarás un iMac 5K de sacrificio. A diciembre de 2024, Puedes comprar iMacs viejos en eBay Por unos 250-500 dólares.

Algunas de las herramientas que necesitarás para usar tu antiguo iMac como monitor:

Quitar su pantalla

Desafortunadamente, es necesario desmontar parcialmente el dispositivo. antes Puedes crear tu propia lista de compras completa. Esto se debe a que necesita tener el número de pieza exacto de su tablero de visualización para poder comprar un tablero de reemplazo, y el número de pieza está impreso en el interior.

si compras Kit de adhesivos de repuesto para tu pantallaProbablemente venga con las herramientas necesarias para quitar el panel. Pasa con cuidado la herramienta de apertura alrededor del borde de la pantalla, como un cortador de pizza, y luego pasa la tarjeta detrás para separar el pegamento. Para obtener instrucciones detalladas, Sigue los pasos de iFixit.

Compre un tablero de control, una fuente de alimentación, un conjunto de altavoces y pesas de plomo de repuesto

Ahora que la pantalla está apagada, observe la etiqueta en la parte inferior del panel de la pantalla. Hay un número de pieza que comienza con LM270QQ1(SD), y debe anotar el número de revisión: A2, A3, B1, C1, E1 o F1. Asegúrate de que estás Compre un panel de repuesto a juego, cuyo precio ronda los 170 dólares.

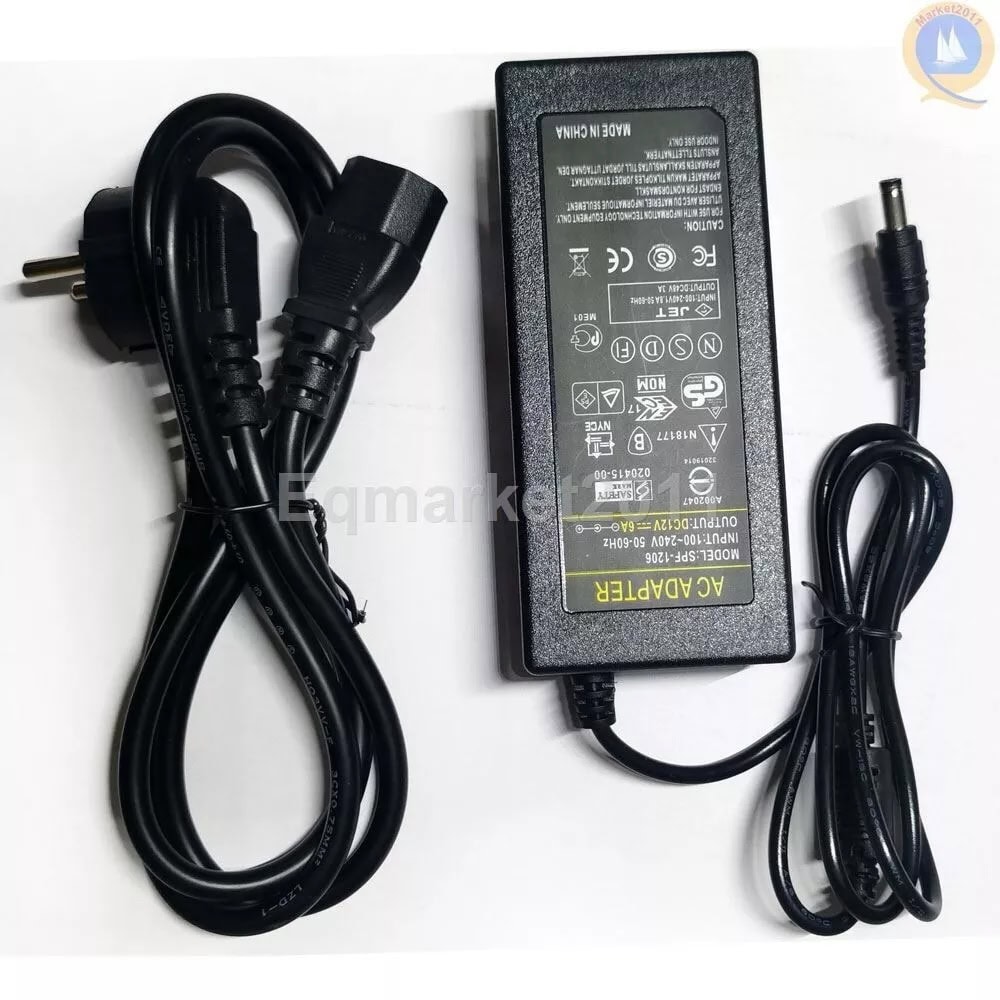

También necesitarás comprar una fuente de alimentación. En el ejemplo de video que se muestra arriba, realizaron una compra. Fuente de alimentación de 12V 6A (alrededor de $19) del mismo vendedor: verifique si el tablero de control que compró requiere el mismo voltaje y corriente o no.

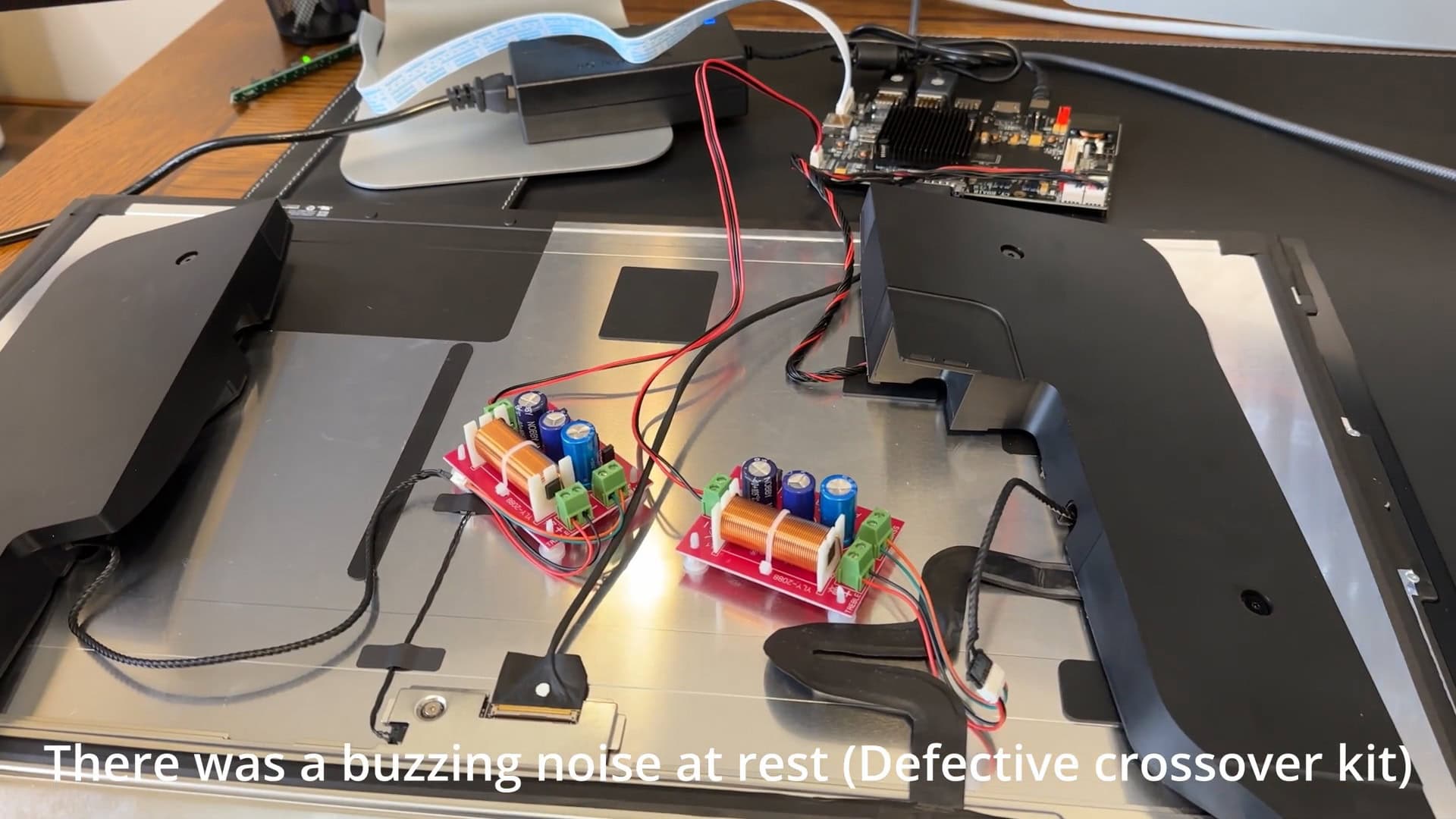

Opcionalmente, si quieres reutilizar los altavoces internos, también necesitarás adquirir un amplificador. Kit de cruce de altavoces. En el video de muestra, este componente no funcionó bien, pero su kilometraje puede variar.

Los componentes de repuesto serán mucho más livianos que la computadora que ya está en la caja. Una pantalla inclinada se desequilibrará, ya que se inclina hacia arriba. suma Tres pesas de plomo de una libra Hacia el interior de la caja se corregirá la diferencia.

Elimina todos los componentes internos de tu iMac

Deberá desmontar y quitar con cuidado todos los componentes internos del iMac 5K. Muchas piezas pueden revenderse, lo que puede costarle un poco de dinero, así que tenga cuidado. Recomiendo usar guantes al retirar la fuente de alimentación.

Para obtener instrucciones muy detalladas, Consulta esta guía de iFixit. Siga el proceso de extracción de la placa lógica del estuche.

Conecte sus repuestos y pruébelos

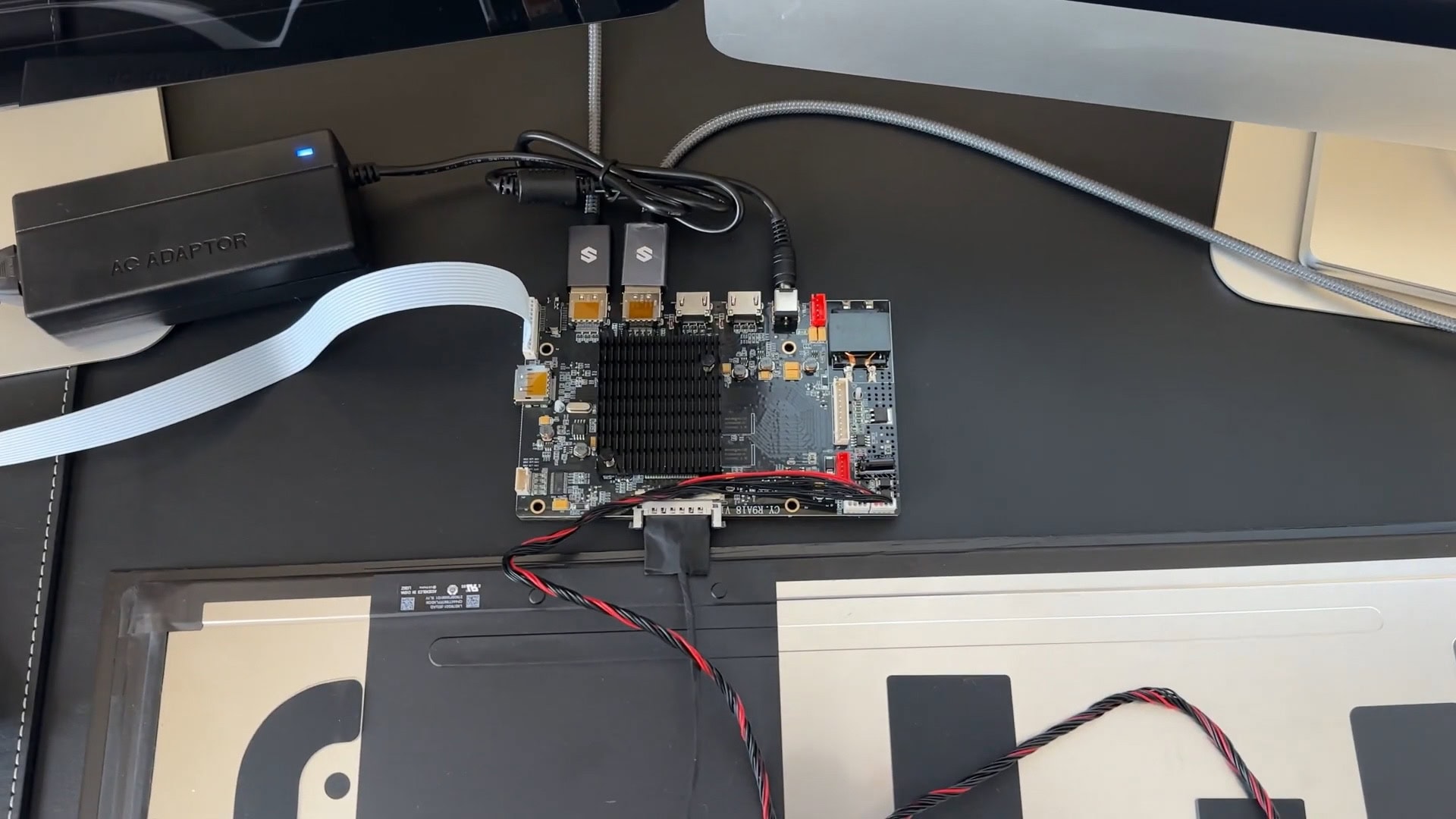

Tome los dos cables que cuelgan del tablero de visualización del iMac y conéctelos al tablero de visualización de reemplazo. Conecte el tablero de visualización a su fuente de alimentación y luego conéctelo a un tomacorriente.

Deberá probarlo en este punto conectando otra computadora a los conectores DisplayPort en la parte posterior. (Los iMac anteriores requerían dos cables DisplayPort). Si su computadora puede conectarse a su iMac como monitor externo, ¡excelente!

Si compraste un kit de altavoces cruzados, conecta los altavoces izquierdo y derecho de tu iMac a los dos paneles y conéctalos al panel de visualización.

Opcionalmente, si se siente cómodo soldando, puede conectar el puerto del cable de alimentación integrado y el botón de encendido del iMac al cable de alimentación y al panel de control. Esto hará que el paquete general se vea mejor, ya que podrá usar el botón y el puerto integrados en el estuche. Asegúrese de probarlo nuevamente después de hacer esto antes de continuar.

Asegure sus componentes dentro de la vitrina del iMac

Ahora es el momento de volver a armarlo todo.

En lugar de usar pegamento caliente, como muestra el video, recomiendo tiras de velcro: las fuentes de alimentación generan mucho calor y pueden derretir el pegamento normal. Es pesado, así que utiliza un trozo grande. Asegure también el panel de pantalla de repuesto con tiras de velcro. Los cables se pueden sujetar en su lugar con cinta adhesiva.

Pase el cable de la pantalla (o ambos) a través del orificio en la parte posterior.

Pegue pesas de plomo en la parte inferior de la barbilla.

Opcionalmente, si desea que los cables se vean mejor al salir por la parte posterior, puede perforar un orificio circular en la placa RAM de metal y Ponle una arandela de goma.. También puedes cubrir los puertos traseros de tu iMac. Con cubierta para trackpad.

Pruebe exhaustivamente la pantalla de su iMac antes de volver a pegarla

Vuelva a colocar la pantalla en su lugar y asegúrela por ahora; querrá probarla nuevamente con todo en su lugar antes de cerrarla. Cuantas más pruebas, mejor. En el vídeo de arriba, lo mantuvieron así durante unos días para asegurarse de que no se rompiera nada.

Vuelva a unir la pantalla con cinta adhesiva cuando se sienta seguro con su trabajo. Asegúrese absolutamente de que la pantalla esté centrada en el marco de metal antes de cerrarla.

Su panel de control puede venir con un control remoto que le permite ajustar el brillo, el contraste, la temperatura y otras configuraciones en la pantalla de su iMac. Si esto se utilizará como una segunda pantalla en su configuración, puede hacer coincidir con precisión el color y la configuración de ambas pantallas.

Utilice su iMac como monitor: dé nueva vida a la tecnología antigua

Una vez finalizado todo el trabajo de bricolaje, probablemente haya ahorrado entre $ 1000 y $ 1300 y haya adquirido algunas habilidades en electrónica de bricolaje. Lo más probable es que usar su antiguo iMac como monitor lo haya salvado del vertedero. ¡Felicidades!
